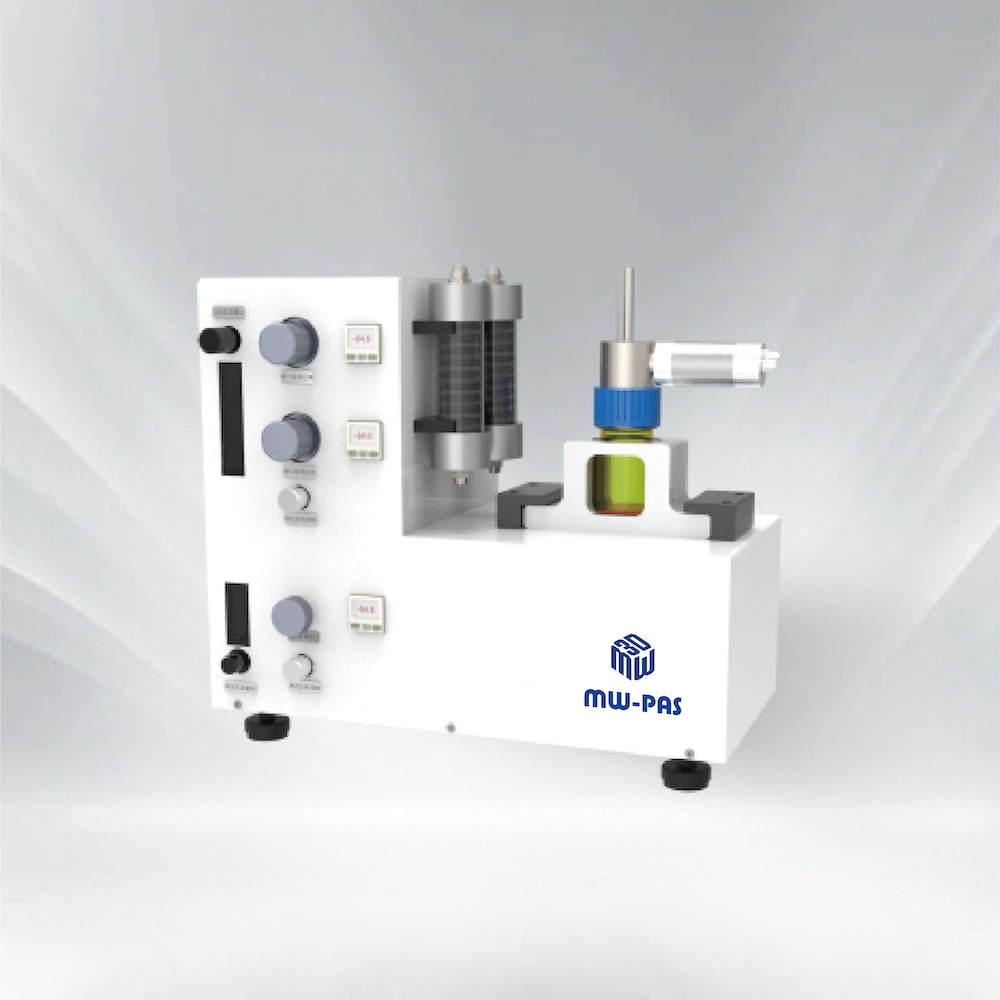

MW-PAS 氣動霧化系統

MW-PAS 氣動霧化系統

• 面向更寬黏度範圍的墨水材料體系,所開發的氣動霧化系統模組可為薄膜及纖維裝置印表機的列印工作提供強力支撐。
• 適用材料:黏度高至1000cP的溶液、懸浮液

電話洽詢

氣動霧化瓶
虛擬撞擊器

‍氣溶膠噴射列印技術是一種將霧化形成的氣溶膠液滴在打印頭經束縛氣體約束高度聚焦從而實現高精度打印沉積的過程,其中氣溶膠液滴作為打印過程的單元,其大小、分佈和數量對列印過程有基礎影響。

基於模組化設計原則,我們為開發的薄膜及纖維裝置印表機搭配了分離式的氣動霧化系統模組。氣溶膠化方法依賴伯努利原理,其優點是發生的粒子比較均勻,當壓縮空氣從噴口進入噴嘴後,壓力的下降使得液體經過管路後上升;然後液體被高速氣流打碎霧化產生微米級液滴。

本產品適用於黏度不高於1000cP的墨水材料體系,並透過搭配虛擬撞擊器,可將霧化液滴有效分級,並有效傳輸粒徑為0.2-3um的氣溶膠液滴射流。

【配件】MW-PAS 氣動霧化系統 規格:

型號

MW-PAS

霧化模式

氣動霧化

霧化液滴尺寸

0.2-3μm

適用材料

黏度高至1000cP的溶液、懸浮液

配件

氣動霧化瓶、虛擬撞擊器

工作電壓

220V/50Hz

額定功率

50W

氣路模式

多級調壓氣路控制系統

氣源模組

真空負壓站、負壓穩壓站

重量

~15Kg

產品尺寸

456mm×226mm×370mm

配對部件

氣動霧化瓶(100、250ml)
虛擬撞擊器
氣動控制系統
