氣溶膠噴射列印技術 品質與能力

AJP-氣溶膠噴射列印技術

基於開發的氣溶膠噴射列印設備，我們實施的相關實驗如下

特徵尺寸
重複定位能力
適用材料體系
適用基底

特徵尺寸

透過調節聚焦比原位實現調控特徵尺寸
透過改變基底表面能，控制沉積液滴的咖啡環效應及馬蘭戈尼效應，進一步調控特徵尺寸
氣溶膠噴射列印設備，特徵尺寸調節能力
P25 TiO2奈米顆粒線條
氣溶膠噴射列印能力：P25 TiO2奈米顆粒線條
P25 TiO2奈米顆粒線條
氣溶膠噴射列印能力：P25 TiO2奈米顆粒線條
P25 TiO2奈米顆粒線條
氣溶膠噴射列印能力：P25 TiO2奈米顆粒線條
P25 TiO2奈米顆粒線條
氣溶膠噴射列印能力：P25 TiO2奈米顆粒線條
P25 TiO2奈米顆粒線條
氣溶膠噴射列印能力：奈米碳線條
奈米碳線條
氣溶膠噴射列印能力：摻銪氧化釔線條
摻銪氧化釔線條
氣溶膠噴射列印能力：摻銪氧化釔線條
摻銪氧化釔線條
氣溶膠噴射列印能力：銀奈米顆粒線條
銀奈米顆粒線條
氣溶膠噴射列印能力：銀奈米顆粒線條
銀奈米顆粒線條
氣溶膠噴射列印能力：銀奈米顆粒線條
銀奈米顆粒線條
氣溶膠噴射列印能力：銀奈米顆粒線條
銀奈米顆粒線條

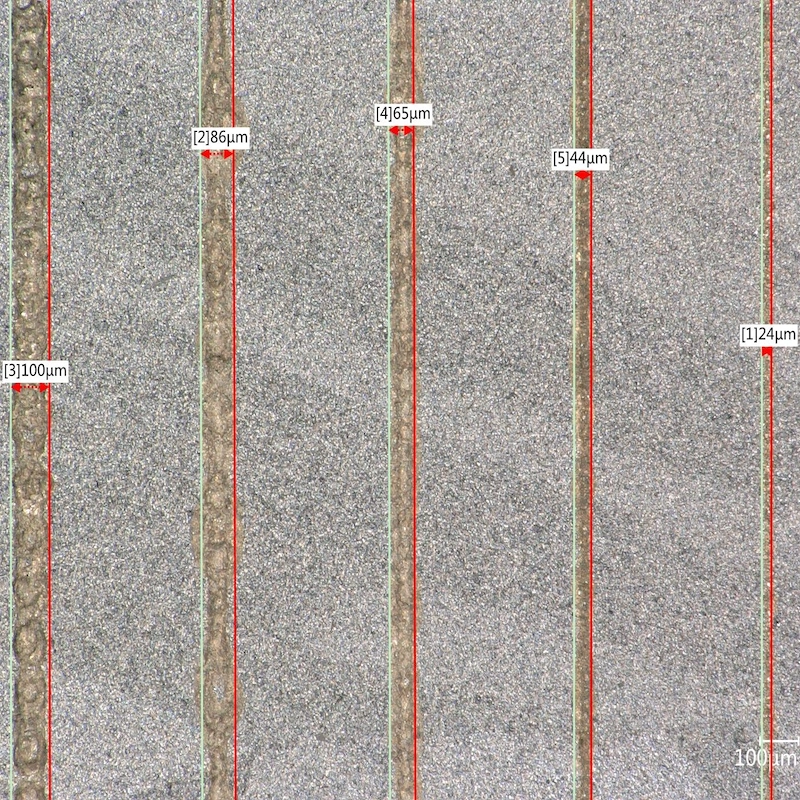

氣溶膠噴射列印能力：不同線寬的Ag_Si基底
不同線寬的Ag/Si基底

重複定位能力

優異的重複列印能力可確保在多層列印時的準確度
氣溶膠噴射列印設備，重複定位能力
循環列印3次
氣溶膠噴射列印能力：循環列印5次
循環列印5次
氣溶膠噴射列印能力：循環列印10次
循環列印10次
氣溶膠噴射列印能力：循環列印20次
循環列印20次

適用材料體系

適用材料：能夠霧化的材料體系皆可使用，可使用分散液或溶液，直接列印墨水黏度範圍可至1000cP

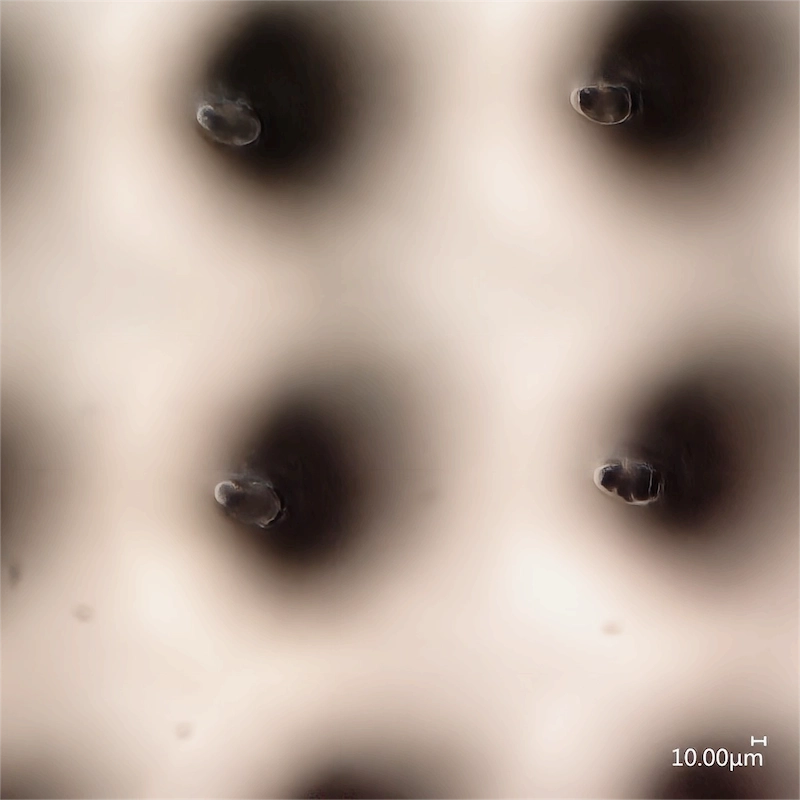

氣溶膠噴射列印能力：銀微米柱陣列
銀微米柱陣列
氣溶膠噴射列印能力：PET基底PEDOT-PSS圓點陣列
PET基底PEDOT-PSS圓點陣列
氣溶膠噴射列印能力：PET基底銀奈米線三維網絡
銀奈米線三維網絡
氣溶膠噴射列印能力：MXene捲曲結構
MXene捲曲結構
氣溶膠噴射列印實例：摻銪氧化釔發光網格
摻銪氧化釔發光網格
氣溶膠噴射列印實例：PI基底，糖3D結構
糖3D結構
氣溶膠噴射列印實例：量子點
量子點
氣溶膠噴射列印實例：PI基底銀微電極
PI基底銀微電極
氣溶膠噴射列印實例：銅箔基底奈米碳圖案
銅箔基底奈米碳圖案

適用基底

適用條件：墨水可以潤濕基底

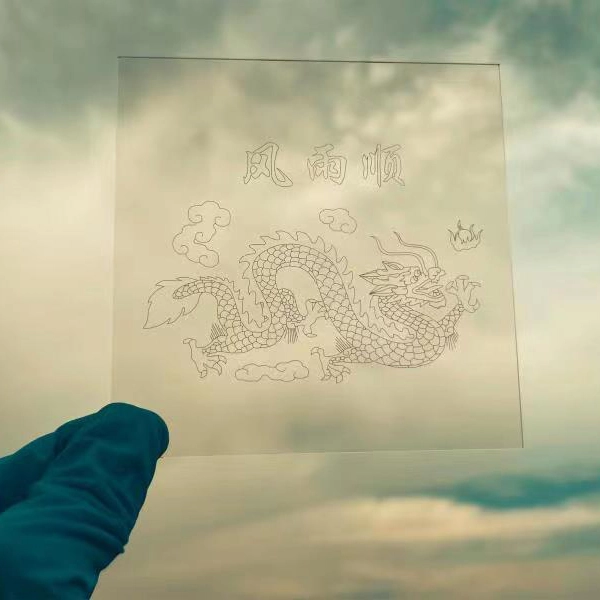

氣溶膠噴射列印實例：玻璃基底稀土發光材質圖案
玻璃基底稀土發光材質圖案
氣溶膠噴射列印實例：玻璃纖維基盤發光纖維
玻璃纖維基盤發光纖維
氣溶膠噴射列印實例：玻璃纖維基盤發光纖維
玻璃纖維基盤發光纖維
氣溶膠噴射列印實例：單晶矽基底鎳奈米顆粒薄膜（200-300奈米）
單晶矽基底鎳奈米顆粒薄膜－200-300奈米
氣溶膠噴射列印實例：濾紙基底奈米碳線條
濾紙基底奈米碳線條
氣溶膠噴射列印實例：HEPA基底奈米碳線條
HEPA基底奈米碳線條
氣溶膠噴射列印實例：織物上印製的國旗圖案
織物上印製的國旗圖案
氣溶膠噴射列印實例：多晶矽基底鎳奈米顆粒薄膜（粒徑200-300nm）
多晶矽基底鎳奈米顆粒薄膜－粒徑200-300nm
氣溶膠噴射列印實例：殼聚醣基底奈米碳微電極
殼聚醣基底奈米碳微電極
氣溶膠噴射列印實例：PDMS基底銀微電極
PDMS基底銀微電極
氣溶膠噴射列印實例：紙基底銀奈米線微電極
紙基底銀奈米線微電極
氣溶膠噴射列印實例：紙基底銀奈米線微電極
紙基底銀奈米線微電極
氣溶膠噴射列印實例：PET基底奈米碳電路
PET基底奈米碳電路
氣溶膠噴射列印實例：PI基底，糖3D結構
PI基底糖3D結構
氣溶膠噴射列印能力：PET基底銀奈米線三維網絡
PET基底銀奈米線三維網絡
氣溶膠噴射列印實例：PI基底銀電極
PI基底銀電極
氣溶膠噴射列印實例：PI基底銀微電極
PI基底銀電極
氣溶膠噴射列印實例：PVA基底銀基應力感測器
PVA基底銀基應力感測器
PET基底PEDOT-PSS圓點陣列
PET基底PEDOT-PSS圓點陣列
氣溶膠噴射列印實例：銅箔基底奈米碳圖案
銅箔基底奈米碳圖案
