內窺鏡端座
使用設備(Machine):S240
列印材料:HTL
解析度(Resolution) : 10μm
特點:
• 整體結構一次成型,無需組裝
• 模型整體尺寸為8.05×6×4.5 mm³
• 異形的內窺鏡端座模型,最小細節特徵為0.1mm
•S240單次能列印200件;非常適用於大批量模型加工
連結器
使用設備(Machine) : P140
列印材料:HTL
特點:
• 公差控制在 ±0.025mm以內
• 最小壁厚0.1mm,最小間距0.14mm
• 快速列印精密結構,可實現小批量快速驗證
微流控樣件
使用設備(Machine) : S130
列印材料:HTL
解析度(Resolution) : 2μm
特點:
• 整体尺寸:15×7.2×2.7 mm³
• 5 μm層厚列印,最小孔徑 18 μm
傾斜微針結構
使用設備(Machine) : S130
列印材料:HTL
解析度(Resolution) : 2μm
特點:
• 整体尺寸:9.6×5.4×2 mm³,不同直徑、不同高度的傾斜微針陣列
• 傾斜角度60°,尖錐高度 250-1000 μm,底部直徑50-200 μm
• 傾斜微針結構被廣泛作為藥物遞送載體,應用於醫美行業。

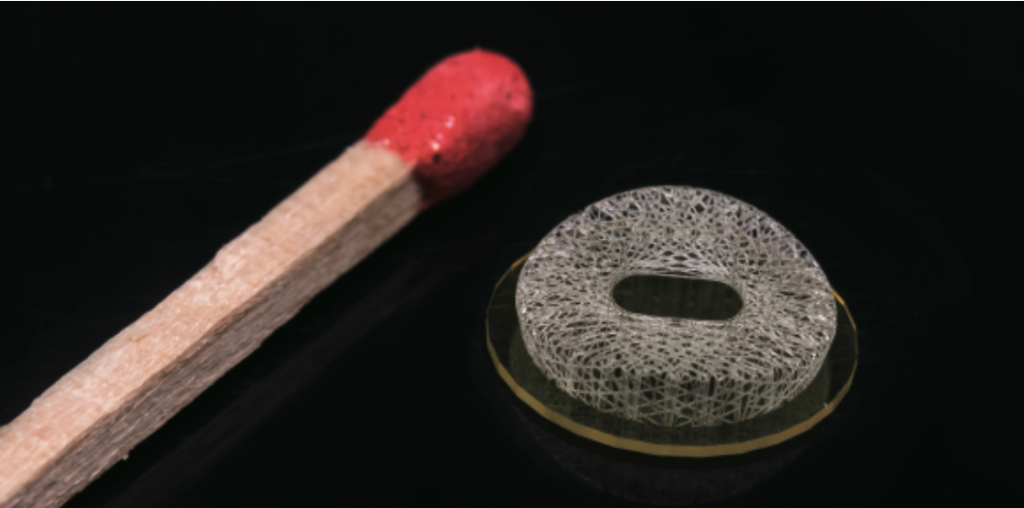

鳥巢模型
使用設備(Machine) : S130
列印材料:HTL
特點:
• 複雜網絡結構,整個外表面呈現馬鞍橢圓狀
• 5 μm層厚列印,桿徑 30-50 μm
埃菲爾鐵塔
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 整體尺寸為8.5×8.5×18.8 mm³
• 鐵塔上桁架的桿徑為77μm、 37μm
• 頂部球體半徑為120μm
微流控芯片模具
使用設備(Machine) : S140
列印材料:HTL
解析度(Resolution) : 10μm
特點:
• 整体尺寸:88×35×1.6 mm³
• 含有外凸的管道結構,凸出高度為0.06mm,管道寬度為0.2mm
• 能達到很好的表面質量和很低的表面粗糙度
氧化鋁微齒輪
使用設備(Machine) : S240
列印材料:氧化鋁陶瓷漿料
特點:
• 齒輪尖端:130 μm
• 齒輪間距:90 μm
• 陶瓷材料含量:80 wt.%
類巴基球結構
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• C60類巴基球結構,具有60個頂點和32個面,其中12個為正五邊形,20個
為正六邊形
• 單個巴基球整體尺寸:10.2×10.2×10.2mm³
• 最小桿徑:200μm,形似足球。
人字齒輪
使用設備(Machine) : S130
解析度(Resolution) : 2μm
特點:
• 整體尺寸:11.5×10×2.7mm³
• 整個部件由3層結構組成,最小間隙20 μm
• 不同層級齒輪咬合度高,對公差控制要求極高
空心錐陣列
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 平板空心椎陣列,單個錐體底部直徑
500μm,高度1.2mm,內部空心孔道側開
• 最小孔道直徑80μm。
三维微流控芯片
使用設備(Machine) : S240
解析度(Resolution) : 10μm
特點:
• 模型整體尺寸為35×15×6.2 mm³
•微通道網絡,内部管道寬度為0.2mm
• 該微流控芯片操作單元可以實現流體的混合,液體的生成等
圓形連接器
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 外形尺寸11.5×11.5×12mm³
• 54個pin孔結構,pin孔含有不同孔徑的同心圓結構
• 最小孔徑0.6mm
• 最薄壁厚0.24mm
齒輪組
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 一次成型,免裝配
• 精確控制齒輪間隙,保證順暢
RJ連接器
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 外形尺寸16.7×9.55×9.36 mm³
•最小壁厚0.14mm, 最小間距0.28mm
• 對材料要求兼具強度和韌性
陶瓷樣件
使用設備(Machine) : S240
解析度(Resolution) : 10μm
特點:
• 篩檢程式(3)最小桿徑為200μm
• 葉輪(4)壁厚100μm
• 高精密陶瓷件的應用領域包括:催化劑、通訊衛星、醫療和高端奢侈品等
力學點陣結構
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 10μm層厚列印
• 整體尺寸:32×15×3.66mm³
• 最小桿徑150μm
不規則點陣結構
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 10μm層厚列印
• 整體尺寸:24.5×20.4×10.2mm³;
• 不規則分佈的點陣結構
• 最小桿徑250μm
醫用內窺鏡端座
使用設備(Machine) : S240
解析度(Resolution) : 10μm
特點:
• 單個尺寸為13.8×9.8×9.8mm³
• 整體結構一次成型
• S240可一次批量列印50個
醫用內窺鏡端座
使用設備(Machine) : S240
解析度(Resolution) : 10μm
特點:
• 模型整體尺寸為8.05×6×4.5 mm³
•異形的內窺鏡端座模型,最小細節特徵為0.1mm
• S240單次能列印200件,非常適用於大批量模型的加工
光纖連接器
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 包含各類微結構
• 最小壁厚=80μm
微型連接器
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 外形尺寸:10.85×4.44×2.9 mm³
•最小壁厚0.11mm,最小間距0.14mm
• 公差要求±20微米以內
精密齒輪
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 整體尺寸:5 × 5.98 × 6 mm³
• 齒輪尖端:400μm
• 齒輪間距:600μm
仿生微針結構
使用設備(Machine) : S240
解析度(Resolution) : 10μm
特點:
• 模型整體尺寸:70×70×3.1 mm³
•陣列仿生微針結構,尖錐結構高度2mm,底部直徑為1mm,尖端最小直徑20μm,角度約為80°。
( 受自然界生物的啟發,微針結構被廣泛作為藥物遞送載體。 )
microArch® S130 展示樣件
使用設備(Machine) : S130
解析度(Resolution) : 2μm
特點:
• 整體大小:10mm×10mm×4.5mm
• 立柱結構:直徑15-200μm,高度0.08-1.2mm
• 圓錐結構:尖錐直徑≤6μm,高度0.3-2.4mm
• 薄壁結構:壁厚10-200μm,高度0.04-1.2mm
• 豎直盲孔結構:直徑15-500μm,深度2mm
• 水平通孔結構:直徑30-200μm,長度0.5mm
microArch® S140 展示樣件
使用設備(Machine) : S140
解析度(Resolution) : 10μm
特點:
• 整體大小:20mm×20mm×6mm
• 立柱結構:直徑40-250μm,高度0.2-2mm
• 圓錐結構:尖錐直徑≤15μm,高度0.6-4mm
• 薄壁結構:壁厚50-250μm,高度0.3-3mm
• 豎直盲孔結構:直徑50-250μm,深度0.2-2mm
• 水平通孔結構:直徑50-300μm,長度1mm
microArch® P150 展示樣件
使用設備(Machine) : P150
解析度(Resolution) : 25μm
特點:
• 整體大小:40mm×25mm×9mm
• 立柱結構:直徑125-500μm,高度0.6-5mm
• 圓錐結構:尖錐直徑≤35μm,高度1-7mm
• 薄壁結構:壁厚125-500μm,高度0.75-5mm
• 豎直盲孔結構:直徑125-500μm,深度0.6-4mm
• 水平通孔結構:直徑125-500μm,長度2mm
